Bản vẽ hoàn công là một trong những thành phần quan trọng nhất trong hồ sơ hoàn công, quyết định trực tiếp đến việc nghiệm thu công trình, làm thủ tục hoàn công nhà ở và xin cấp giấy chứng nhận quyền sở hữu (sổ hồng/sổ đỏ). Vậy bản vẽ hoàn công là gì và đâu là những lưu ý quan trọng cần tránh để không phát sinh rắc rối pháp lý về sau? Cùng tìm hiểu chi tiết trong bài viết dưới đây của Nhất Tín nhé!
1. Bản vẽ hoàn công là gì?

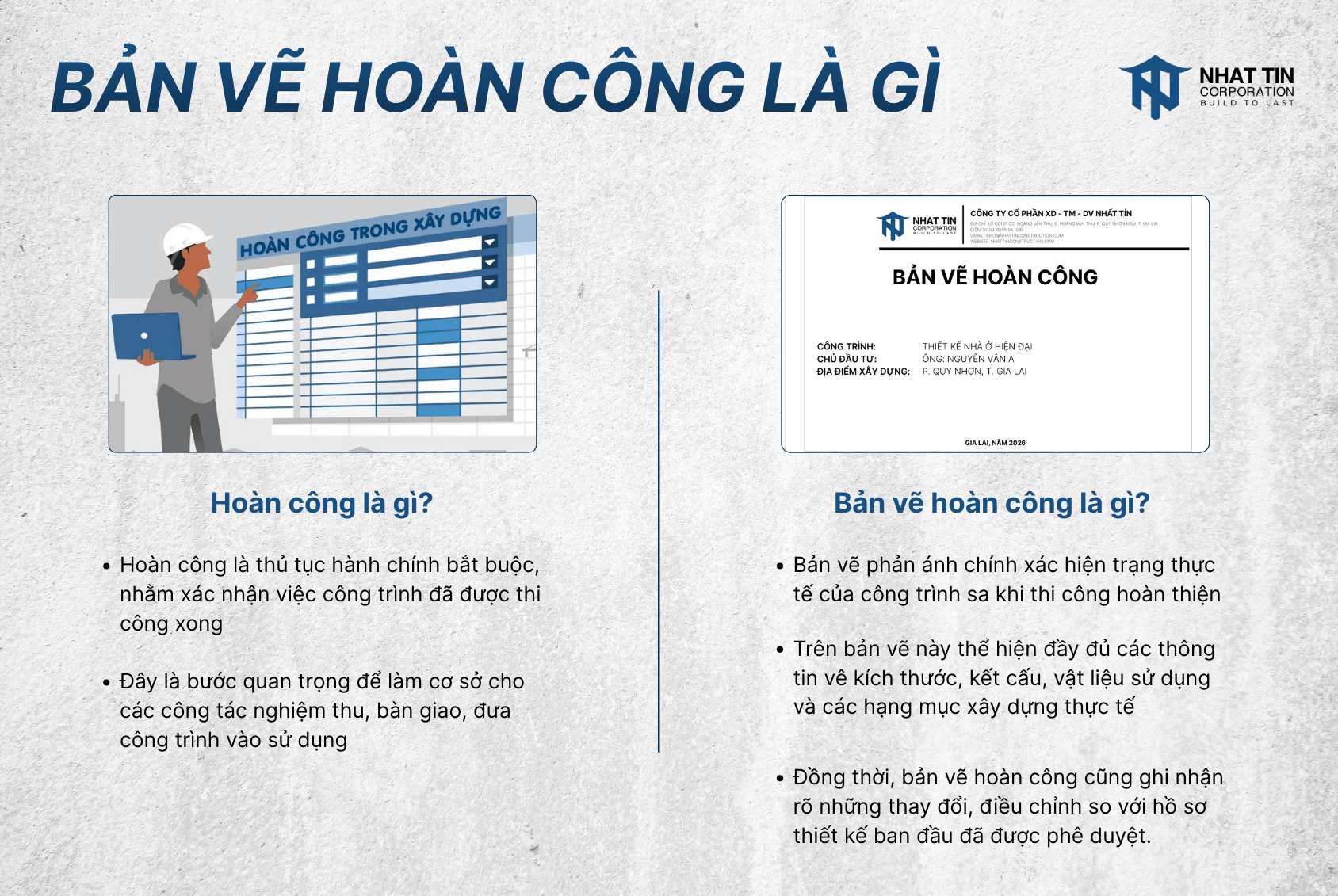

Hoàn công là gì? Hiểu đơn giản, hoàn công là thủ tục hành chính bắt buộc, nhằm xác nhận việc công trình đã được thi công xong theo giấy xây dựng đã được cơ quan có thẩm quyền cấp. Đây là bước quan trọng để làm cơ sở cho các công tác nghiệm thu, bàn giao, đưa công trình vào sử dụng và thực hiện các thủ tục pháp lý tiếp theo.
Bản vẽ hoàn công là bản vẽ phản ánh chính xác hiện trạng thực tế của công trình sa khi thi công hoàn thiện. Trên bản vẽ này thể hiện đầy đủ các thông tin vê kích thước, vị trí, cao độ, kết cấu, vật liệu sử dụng và các hạng mục xây dựng thực tế. Đồng thời, bản vẽ hoàn công cũng ghi nhận rõ những thay đổi, điều chỉnh (nếu có) so với hồ sơ thiết kế ban đầu đã được phê duyệt.
Trách nhiệm lập bản vẽ hoàn công thuộc về nhà thầu thi công xây dựng, đồng thời phải được thực hiện theo đúng mẫu và nội dung quy định tại Phụ lục II Nghị định 06/2021/NĐ-CP. Bên cạnh đó, nhà thầu còn có trách nhiệm lập và quản lý nhật ký thi công xây dựng công trình trong suốt quá trình thi công. Trong hệ thống hồ sơ pháp lý của công trình, bản vẽ hoàn công là một thành phần không thể thiếu, nằm trong:
- Hồ sơ quản lý chất lượng thi công xây dựng công trình.
- Danh mục hồ sơ phục vụ cho công tác quản lý, vận hành và bảo trì công trình sau khi đưa vào sử dụng.
Theo quy định hiện hành, công trình xây dựng phải được giám sát trong suốt quá trình thi công. Một trong những nội dung quan trọng của công tác giám sát thi công xây dựng là:
- Kiểm tra, đánh giá kết quả thí nghiệm vật liệu, cấu kiện, sản phẩm xây dựng trong quá trình thi công.
- Đối chiếu hồ sơ, tài liệu liên quan phục vụ công tác nghiệm thu.
- Kiểm tra, xác nhận và ký duyệt bản vẽ hoàn công, đảm bảo phản ánh đúng và đầy đủ hiện trạng thực tế của công trình.
Trường hợp công trình được thi công đúng 100% theo hồ sơ thiết kế đã được phê duyệt, không phát sinh bất kỳ thay đổi nào trong quá trình xây dựng, thì bản vẽ thiết kế ban đầu có thể được sử dụng làm bản vẽ hoàn công, với điều kiện phải có đầy đủ chữ ký, con dấu xác nhận của các bên liên quan theo đúng quy định.
2. Quy định về lập hồ sơ hoàn công công trình xây dựng
Việc lập hồ sơ hoàn công công trình xây dựng, đặc biệt là bản vẽ hoàn công, phải tuân thủ chặt chẽ các quy định pháp luật hiện hành nhằm đảm bảo tính chính xác, minh bạch và giá trị pháp lý của công trình sau khi hoàn thành.
Cụ thể, quy định về lập bản vẽ hoàn công được áp dụng như sau:
2.1. Trường hợp công trình thi công đúng thiết kế
Trong trường hợp kích thước, thông số thực tế của hạng mục công trình hoặc toàn bộ công trình không vượt quá sai số cho phép so với bản vẽ thiết kế đã được phê duyệt, thì:
- Bản vẽ thi công được phép chụp lại (photocopy) để sử dụng làm bản vẽ hoàn công.
- Trên bản vẽ này phải có đầy đủ chữ ký và đóng dấu xác nhận của các bên liên quan (chủ đầu tư, nhà thầu, đơn vị giám sát… theo quy định).
- Đây là trường hợp hoàn công thuận lợi nhất, giúp rút ngắn thời gian thực hiện thủ tục hoàn công nhà ở.
2.2. Trường hợp kích thước, thông số thi công có thay đổi so với thiết kế
Nếu trong quá trình thi công, kích thước hoặc thông số thực tế có sự thay đổi so với bản vẽ thiết kế được phê duyệt, thì:
- Nhà thầu thi công xây dựng được phép ghi lại các trị số kích thước, thông số thực tế.
- Các trị số mới này phải được ghi trong ngoặc đơn, đặt bên cạnh hoặc bên dưới các trị số thiết kế cũ ngay trên bản vẽ.
Việc thể hiện rõ ràng sự khác biệt giữa thiết kế ban đầu và thực tế thi công là yêu cầu bắt buộc nhằm đảm bảo bản vẽ hoàn công phản ánh đúng hiện trạng công trình.
2.3. Trường hợp cần thiết phải lập bản vẽ hoàn công mới
Trong một số trường hợp, khi công trình có nhiều thay đổi hoặc bản vẽ thiết kế ban đầu không còn phù hợp để cập nhật, thì:
- Nhà thầu thi công xây dựng được phép vẽ lại bản vẽ hoàn công mới.
- Bản vẽ hoàn công mới phải có khung tên bản vẽ hoàn công, hình thức và nội dung tương tự mẫu quy định tại Phụ lục IIB, ban hành kèm theo Nghị định 06/2021/NĐ-CP
Điều này giúp đảm bảo tính thống nhất và chuẩn hóa trong hồ sơ hoàn công công trình xây dựng.
2.4. Đối với các bộ phận công trình bị che khuất
Các hạng mục, bộ phận công trình sẽ bị che khuất sau khi thi công (như móng, cốt thép, hệ thống kỹ thuật âm tường…) phải được:
- Lập bản vẽ hoàn công riêng.
- Đo đạc, xác định chính xác kích thước và thông số thực tế trước khi tiến hành các công việc thi công tiếp theo.
- Đây là căn cứ quan trọng để nghiệm thu và là thành phần không thể thiếu trong hồ sơ hoàn công.
2.5. Trường hợp nhà thầu liên danh
Đối với công trình có nhà thầu liên danh tham gia thi công:
- Mỗi thành viên trong liên danh có trách nhiệm lập bản vẽ hoàn công cho phần công việc do mình thực hiện.
- Không được ủy quyền cho thành viên khác trong liên danh lập thay bản vẽ hoàn công.
Quy định này nhằm đảm bảo trách nhiệm pháp lý rõ ràng và tính chính xác của từng hạng mục trong hồ sơ hoàn công.
3. Nội dung chính của một bản vẽ hoàn công xây dựng chuẩn chỉnh
Bản vẽ hoàn công xây dựng là tài liệu kỹ thuật quan trọng, phản ánh chính xác hiện trạng công trình sau khi thi công so với hồ sơ thiết kế ban đầu. Một bộ bản vẽ hoàn công đầy đủ, đúng quy định thường bao gồm các nội dung chính sau:
3.1. Thông tin chung của công trình
Phần thông tin chung giúp xác định rõ nguồn gốc và phạm vi công trình, bao gồm:
- Tên dự án, địa điểm xây dựng.
- Tên chủ đầu tư, nhà thầu thi công, đơn vị tư vấn giám sát.
- Thời gian hoàn thành công trình.
- Tham chiếu đến hồ sơ bản vẽ thiết kế được phê duyệt.
3.2. Bản vẽ kiến trúc hoàn công
Thể hiện hiện trạng kiến trúc thực tế của công trình sau thi công:
- Mặt bằng, mặt đứng, mặt cắt các tầng.
- Kích thước phòng, vị trí cửa đi, cửa sổ, cầu thang đúng thực tế.
- Chủng loại và vật liệu hoàn thiện đã sử dụng.
3.3. Bản vẽ kết cấu hoàn công
Phản ánh chính xác hệ kết cấu đã thi công:
- Chi tiết móng, cột, dầm, sàn, mái (kích thước, chủng loại thép, mác bê tông thực tế).
- Ghi nhận rõ các thay đổi về kết cấu so với thiết kế ban đầu (nếu có).
3.4. Bản vẽ hoàn công hệ thống cơ điện nước (MEP)
Bao gồm đầy đủ các hệ thống kỹ thuật của công trình:
- Hệ thống điện: Sơ đồ đi dây thực tế, vị trí ổ cắm, công tắc, tủ điện, đèn chiếu sáng.
- Hệ thống cấp thoát nước: Hướng tuyến ống cấp – thoát, vị trí lắp đặt thiết bị vệ sinh.
- Hệ thống HVAC, PCCC (nếu có): Vị trí thiết bị, đường ống, bố trí lắp đặt thực tế.
3.5. Bản vẽ tổng mặt bằng và hạ tầng kỹ thuật hoàn công
Thể hiện mối liên hệ giữa công trình và khu đất xây dựng:
- Vị trí chính xác công trình trên lô đất, chỉ giới xây dựng, khoảng lùi thực tế.
- Hạng mục phụ trợ như đường nội bộ, cổng rào, hệ thống thoát nước mưa.
3.6. Ghi chú các sai lệch so với thiết kế
Đây là nội dung bắt buộc và quan trọng nhất trong bản vẽ hoàn công:
- Tất cả các thay đổi về kích thước, vị trí, vật liệu so với bản vẽ thiết kế được duyệt phải được thể hiện rõ.
- Thông số thi công thực tế thường được ghi trong ngoặc đơn hoặc bên cạnh thông số thiết kế.
4. Tầm quan trọng của bản vẽ hoàn công xây dựng trong bộ hồ sơ hoàn công
Bản vẽ hoàn công xây dựng là một phần không thể thiếu trong bộ hồ sơ hoàn công công trình. Đây không chỉ đơn thuần là tài liệu kỹ thuật thể hiện hình dáng công trình sau khi thi công, mà còn là căn cứ pháp lý quan trọng để xác nhận công trình đã được xây dựng đúng quy hoạch, đúng giấy phép và phù hợp với các quy định hiện hành của pháp luật về xây dựng.
- Phản ánh chính xác hiện trạng thực tế của công trình sau thi công
- Thành phần bắt buộc trong bộ hồ sơ hoàn công theo quy định
- Cơ sở để thanh toán, quyết toán khối lượng thi công
- Hạn chế tranh chấp giữa các bên liên quan
- Tài liệu phục vụ công tác quản lý, bảo trì và cải tạo công trình
- Hỗ trợ các thủ tục pháp lý phát sinh sau này
- Thể hiện tính chuyên nghiệp và uy tín của chủ đầu tư, đơn vị thi công
5. 7 lưu ý quan trọng khi lập bản vẽ hoàn công xây dựng
Để bản vẽ hoàn công đảm bảo tính pháp lý, phản ánh đúng hiện trạng và được cơ quan chức năng chấp thuận trong quá trình hoàn công, khi lập bản vẽ hoàn công cần đặc biệt lưu ý các nội dung sau:
7.1. Bản vẽ hoàn công phải phản ánh đúng hiện trạng thi công thực tế

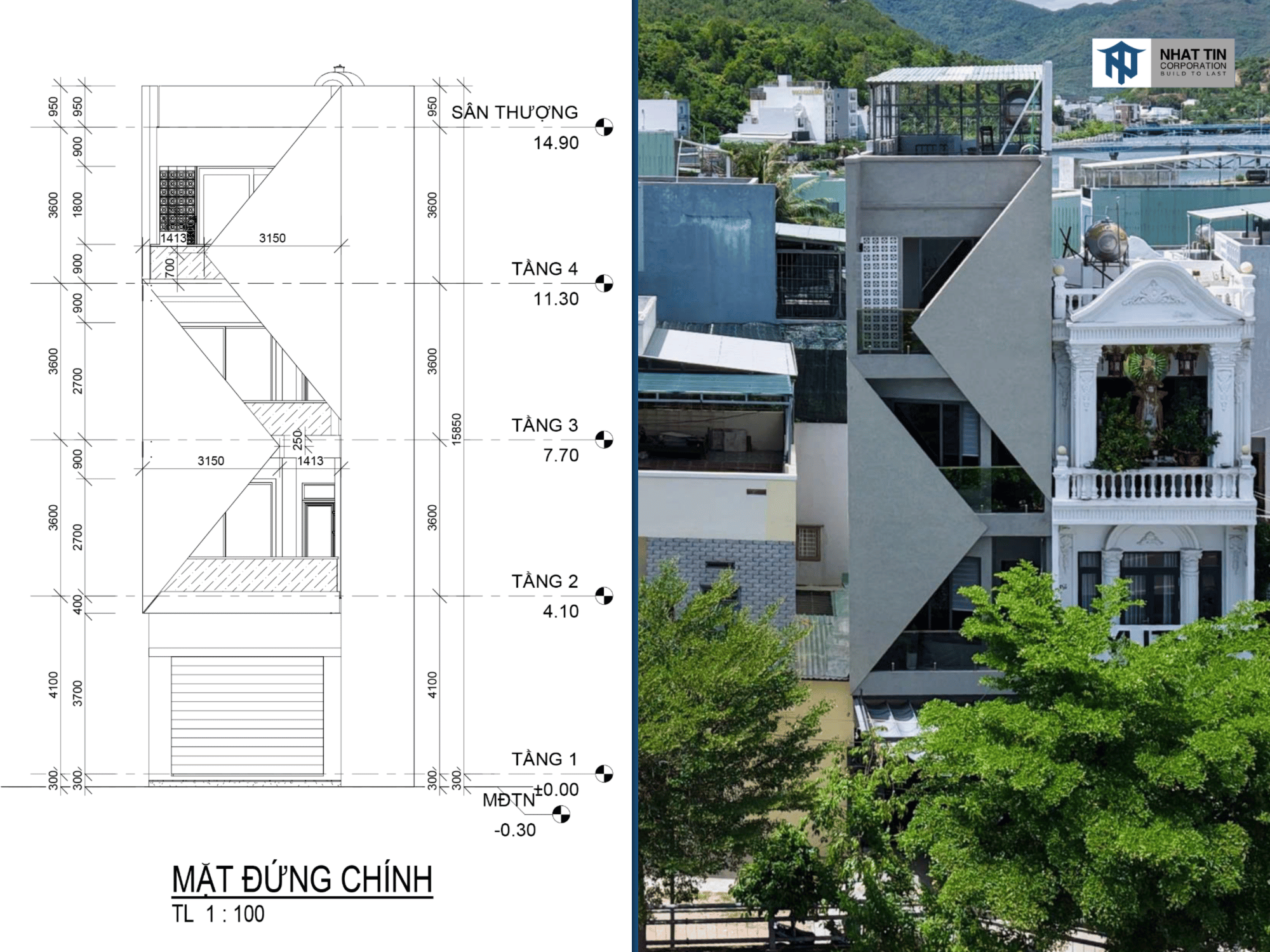

Bản vẽ hoàn công cần thể hiện chính xác kích thước, cao độ, vị trí, kết cấu và vật liệu của công trình sau khi thi công xong. Mọi sai lệch so với thực tế đều có thể dẫn đến việc hồ sơ hoàn công không được chấp thuận hoặc phải chỉnh sửa nhiều lần.
7.2. Thể hiện đầy đủ các thay đổi so với bản vẽ thiết kế ban đầu
Trong quá trình thi công, nếu có điều chỉnh về kích thước, kết cấu, vật liệu hoặc bố trí không gian, các thay đổi này phải được cập nhật rõ ràng trên bản vẽ hoàn công. Những nội dung không thay đổi có thể ghi chú “thi công đúng theo bản vẽ thiết kế”.
7.3. Tuân thủ đúng quy chuẩn, tiêu chuẩn trình bày bản vẽ

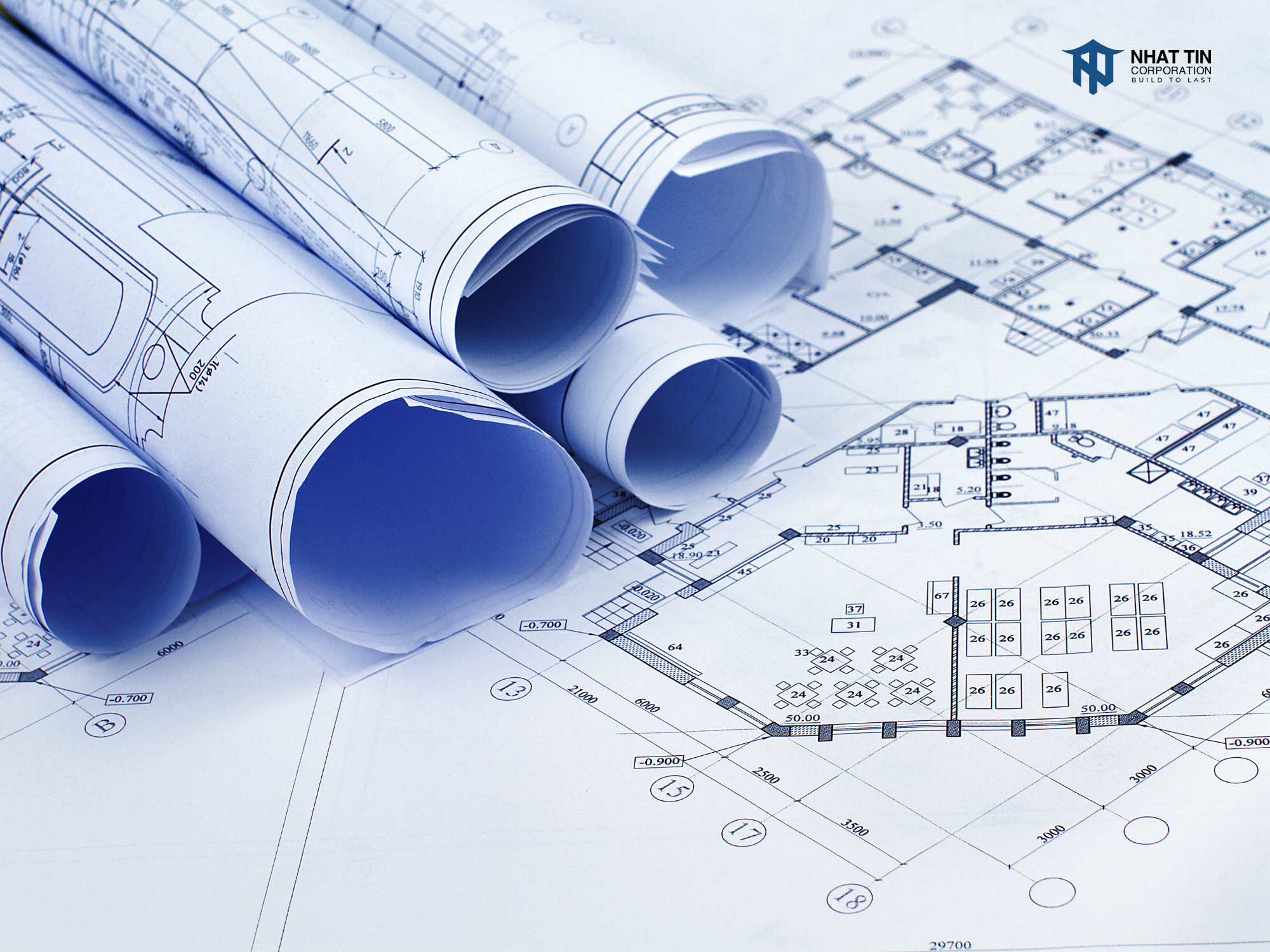

Bản vẽ hoàn công cần được lập theo đúng quy chuẩn kỹ thuật, tỷ lệ bản vẽ, ký hiệu, ghi chú và khung tên theo quy định. Việc trình bày rõ ràng, thống nhất sẽ giúp hồ sơ dễ kiểm tra, dễ thẩm định và hạn chế việc bị yêu cầu bổ sung.
7.4. Có đầy đủ chữ ký và xác nhận của các bên liên quan
Bản vẽ hoàn công phải có chữ ký, họ tên và đóng dấu (nếu có) của Chủ đầu tư, đơn vị thi công, đơn vị giám sát theo quy định. Đây là yếu tố bắt buộc để bản vẽ có giá trị pháp lý trong bộ hồ sơ hoàn công.
7.5. Đảm bảo tính thống nhất với các tài liệu khác trong hồ sơ hoàn công
Nội dung thể hiện trên bản vẽ hoàn công cần thống nhất với biên bản nghiệm thu, nhật ký thi công, hồ sơ vật liệu và các tài liệu liên quan khác. Sự không đồng bộ giữa các hồ sơ là nguyên nhân phổ biến khiến hồ sơ hoàn công bị trả lại.
7.6. Lập bản vẽ hoàn công ngay trong quá trình thi công
Việc cập nhật bản vẽ hoàn công song song với quá trình thi công sẽ giúp ghi nhận chính xác các thay đổi phát sinh, tránh thiếu sót thông tin hoặc phải đo đạc lại sau khi công trình đã hoàn thành.
7.7. Lưu trữ và quản lý bản vẽ hoàn công đầy đủ, khoa học
Sau khi hoàn thành, bản vẽ hoàn công cần được lưu trữ cẩn thận cả bản cứng và bản mềm. Đây là tài liệu quan trọng phục vụ cho công tác quản lý, sửa chữa, cải tạo công trình cũng như các thủ tục pháp lý về sau.
Như vậy, bản vẽ hoàn công không chỉ là một tài liệu kỹ thuật mà còn là công cụ pháp lý quan trọng, giúp chủ đầu tư và đơn vị thi công hoàn tất thủ tục nghiệm thu, hoàn công và cấp giấy chứng nhận quyền sở hữu một cách thuận lợi. Do đó, ngay từ giai đoạn thi công, việc lập bản vẽ hoàn công đầy đủ, chính xác, cập nhật mọi thay đổi phát sinh và được lưu trữ khoa học là vô cùng cần thiết. Đây chính là cách để bảo vệ quyền lợi, đảm bảo minh bạch và gia tăng giá trị bền vững cho công trình.
